震動篩結構詳細介紹
來源：振泰機械 更新時間：2018-01-10點擊：0 次
震動篩又稱為震動篩、旋振篩等，是根據不同不是的篩網將物料區分開來的一種設備。下面振泰機械小編就為您將詳細介紹一下震動篩的結構，希望能對您有所幫助！

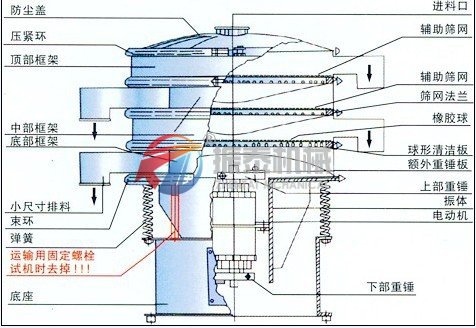

震動篩外觀結構圖：
轉載地址：http://www.shanzhapai.com/news/2017341.html
震動篩外觀結構圖：
震動篩各零部件介紹：
震動篩振動電機：加重片、振動本體、振動馬達、上不重錘、下部重錘是振動電機的主要組成。振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。激振震動篩產生旋振動，從而達到篩分作用。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。
震動篩振動電機：加重片、振動本體、振動馬達、上不重錘、下部重錘是振動電機的主要組成。振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。激振震動篩產生旋振動，從而達到篩分作用。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。

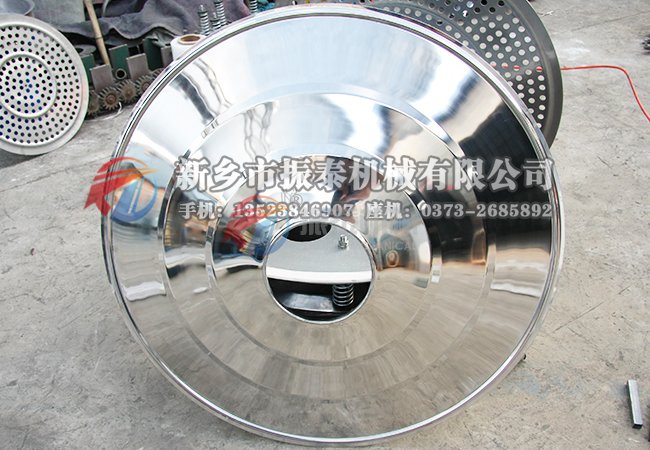

震動篩防塵蓋：防塵蓋顧名思義就是震動篩在工作是用來防止灰塵的傳播，防塵蓋的使用要看物料情況和環保要求，一般物料的顆粒大，物料本身不怕污染，例如像石子，粉塵不多的話，可以不用防塵蓋。如果物料較細，5mm以下，或者物料需要防污染，肯定是要加防塵蓋的。

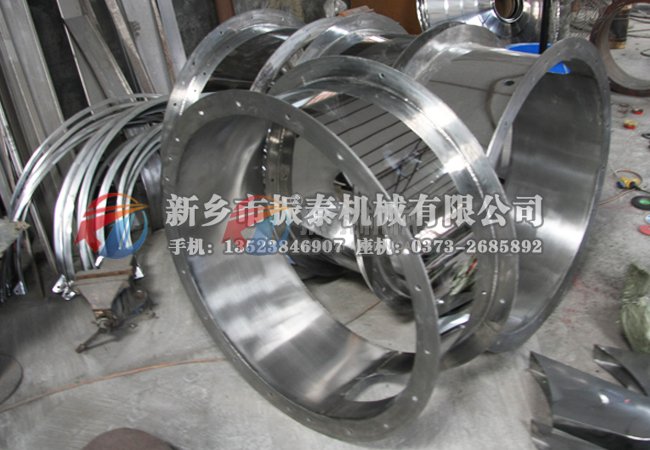

震動篩小束環：該配件是篩分設備上的主要角色之一，多采用304不銹鋼材質（也可用普鋼材質加工，根據需求定制），經過裁切，再經過專業的機器成型以后，形成一個彎度。主要起鎖緊振子盤、沖孔板、網架、篩框和篩網的作用，它直接影響篩機的使用性能，在設計和制作的過程中必須嚴格控制配合尺寸及加工精度。震動篩小束環是篩機上重要的固定裝置，一定要選擇好的材質，不然在使用過程中容易發生變形，減弱固定、鎖緊篩框和網架的作用。
震動篩大束環：大束環是用來固定篩體中間的篩框部分，小束環用于固定上蓋和下篩框。
震動篩上框：上框的做用就是收集不過網的物料從上出料口排出，帶閘門的上框可以控制上框的物料篩到什么程度進行排放，一般用于不過網物料非常少的物料或比較難篩分的物料。
震動篩中框：帶回料盤的中框起到把第一層篩網透過的物料從新收集，再次投放到第二層篩網上，防止應該過網的物料掉到第二出料口沒有經過篩分就直接排出。
震動篩中框：帶回料盤的中框起到把第一層篩網透過的物料從新收集，再次投放到第二層篩網上，防止應該過網的物料掉到第二出料口沒有經過篩分就直接排出。
震動篩底框：底框把相對最細的物料收集然后從下出料口排出。
震動篩減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
震動篩電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
震動篩進料口：待篩分物料由進料口進入篩分機。
震動篩粗網：子母網的母網，減少物料對細網的沖擊，增加篩網的使用壽命。

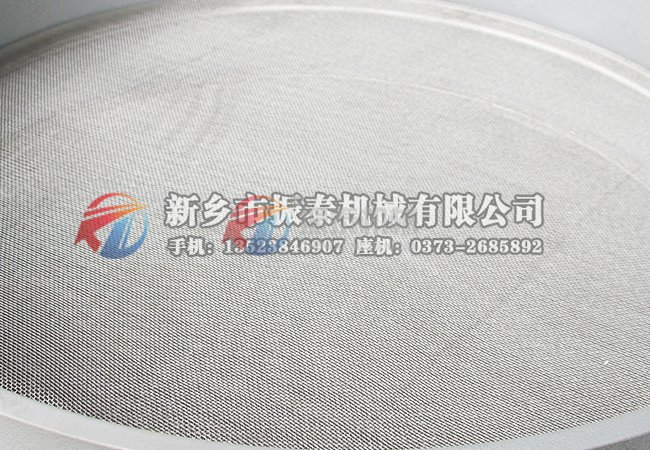

震動篩細網：子母網的子網，是物料篩選分級工序的主要配件，將待篩分物料分為兩個目數等級。不同的物料有著不同的特性，所以篩網的材質、結構也不盡相同，震動篩分設備在篩分工作作業中可以按照物料不同的特性與篩分細度選用不同的目數的篩網，已達到最佳的篩分效果。
震動篩網架：震動篩網架又叫子母網結構，屬于旋振篩非常普遍使用的型號，先用壓網工裝把粗絲徑的篩網固定在U型槽內，這層篩網稱之為母網，再將工作網固定平鋪在母網上邊，用卡箍固定四周。支撐工作篩網，保證篩面的平整度，防止物料沖擊壓塌工作網，同時又防止篩板上的彈跳球撞擊工作網，把工作網撞破。
震動篩繆球：指彈跳球，在震動篩中安裝到沖孔板與網架中間，通過其彈跳能起到清理篩網孔中的堵塞物料，提高篩分產量。

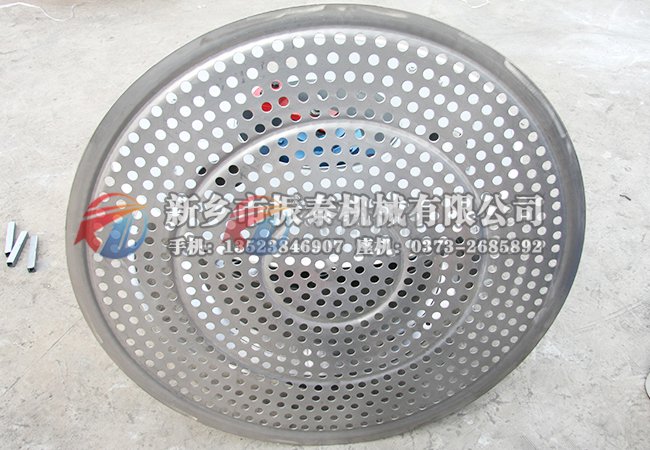

震動篩沖孔板：沖孔板在震動篩中主要的作用是用來放置pu環與彈跳球。
以上是我公司關于震動篩結構的詳細介紹，希望能對您有所幫助！如果您還有什么不明白或者需要咨詢的地方，歡迎撥打我們的熱線：0373-26858952 手機：13523846907 24小時竭誠為您服務！振泰機械堅持“用真心做服務，用良心做產品”的宗旨，努力為客戶提供質優價廉的產品。
