超聲波系統使用說明及常見故障處理方法
來源：振泰機械 更新時間：2018-03-29點擊：0 次

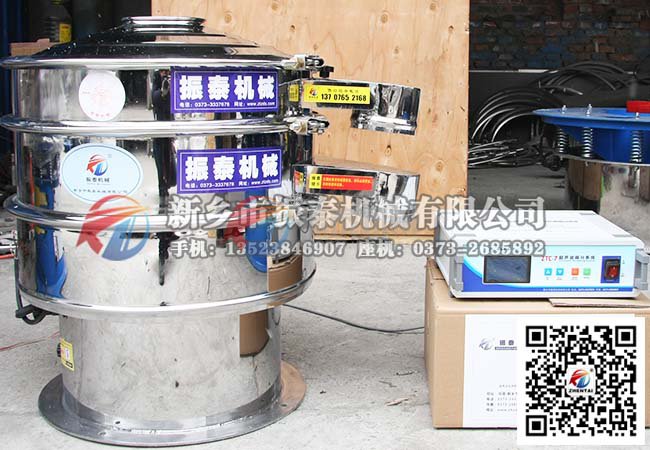

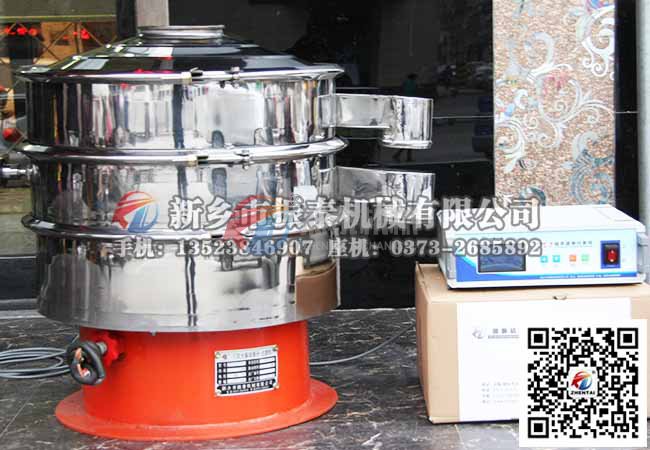

超聲波振動篩是由超聲波系統和震動篩結合而成的一種新型篩分設備。它很好的解決了一些比重輕、帶靜電、易團聚等物料容易堵網，難篩分的問題。但是由于超聲波系統容易發生故障，給很多用戶帶來了不便。今天振動篩廠家---新鄉市振泰機械就這一問題，給大家做一個詳細的介紹，希望能夠對您有所幫助！
ZTC-7超聲波篩分系統是一種簡單、實用、可靠的篩分系統，是當前振動篩分設備篩選易造成網孔堵塞物料的最佳解決方案。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業。
振泰機械ZTC-7超聲波篩分系統篩分精度高，有效解決因團聚、靜電、強吸附性卡、堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。

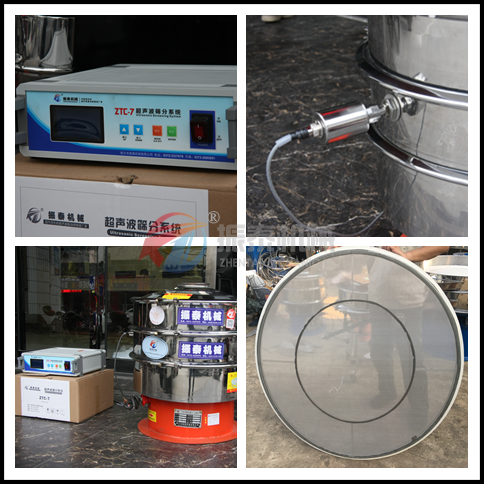

ZTC-7超聲波篩分系統結構

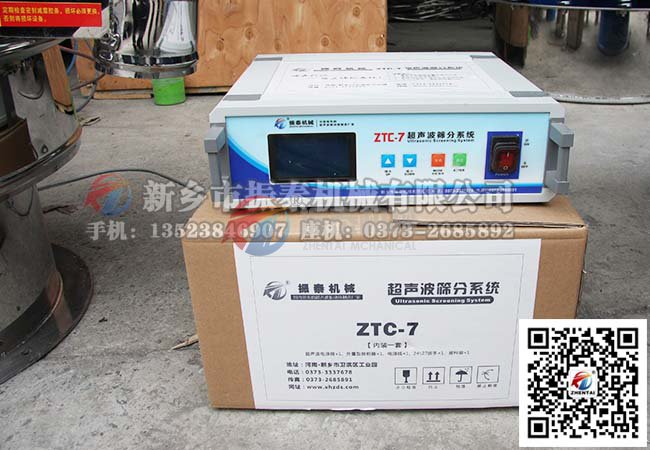

● 超聲波控制儀：液晶顯示窗口，38KHz高頻大功率超聲波發生器，內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便，長時間工作換能器發熱量低，工作狀態穩定。
● 高頻連接線：超聲波換能器與超聲波控制儀之間采用電纜連接。
● 連接器：航空連接插件。

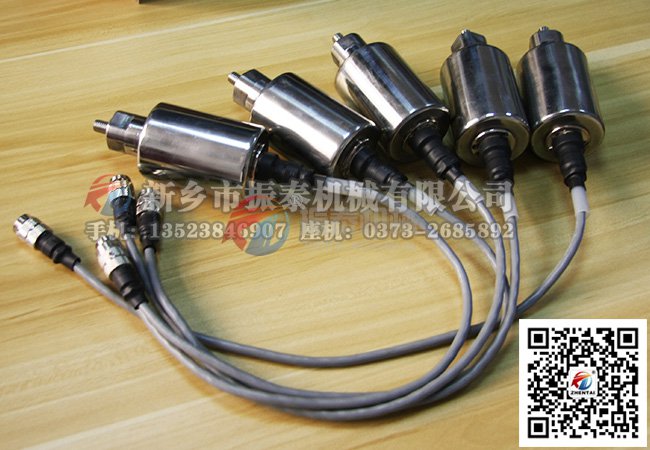

● 換能器：高頻超聲波轉換器件。
● 超聲波網架：由外網架與共振環組成。
● 篩網：適用于10-635目。
超聲波篩分系統由超聲波控制儀產生的高頻電振蕩通過換能器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加超聲波振動，即可防止網孔堵塞，又可提高篩分產量和精度。
ZTC-7超聲波篩分系統技術參數：
● 電源輸入：AC220V±10% 50-60Hz
● 整機電流：≤0.6A
● 高頻電流：≤0.5A
● 工作頻率：38KHz
● 工作模式：連續\脈沖
● 環境溫度：-10~45℃
● 接線方式：插頭式，易于插接，方便更換

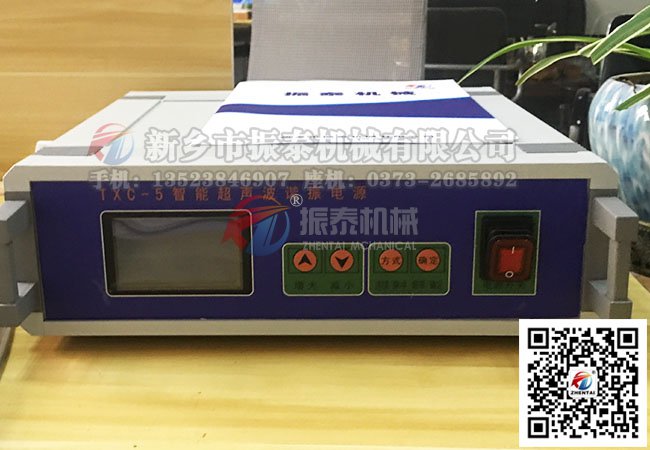

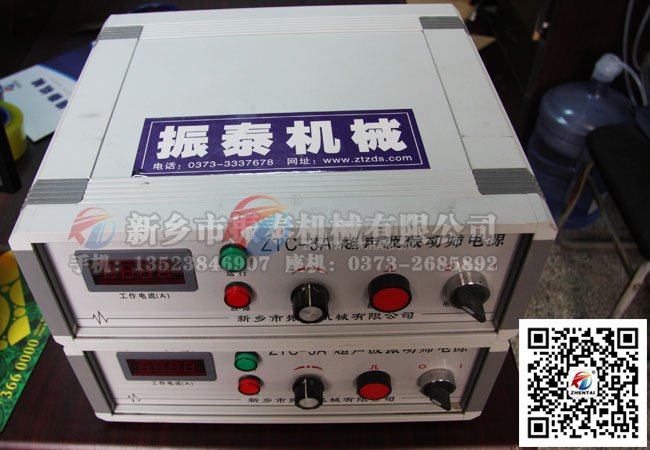

超聲波控制儀（超聲波電源）操作說明：
● 超聲波控制儀與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。
● 超聲波諧振電源后面板接線盒中有紅色（正極）和黑色（負極）兩個接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜的航空插頭端與振蕩器連接，并保證密封固定牢固。
● 接好超聲波諧振電源電源及超聲波連接電纜線，檢查無誤后打開超聲波電源開關。隨著一聲“滴”的聲響，超聲波諧振電源起動，液晶窗口顯示“歡迎使用……”，并進入自檢狀態。幾秒鐘后顯示窗口顯示工作電流，頻率自動搜索，30秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。
● 超聲波諧振電源共有2種工作方式：連續工作方式（液晶窗口第三行顯示：“方式：連續n”，n為1~9數字）和脈沖工作狀態（液晶窗口第三行顯示：“方式：脈沖n”，n為1~2數字），正常為連續工作狀態。在連續工作狀態下，按“方式”鍵，進入脈沖工作狀態。在脈沖狀態下按“方式”鍵，返回連續工作狀態。
● 連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（ 、 ）可以進行功率變換，其中連續9檔功率最大，連續1功率最小（選好功率檔位后按“確定”鍵進行確認，此狀態記憶保存，并重新進行一次頻率調整）。請依據使用現場情況選擇適當的功率。
● 在連續工作狀態下按“方式”鍵進入脈沖工作狀態。脈沖工作狀態設有2檔（脈沖1、脈沖2），脈沖2檔比脈沖1檔脈沖間隔時間稍長。在脈沖工作狀態下按調節按鍵，可以進行檔位變換，選好檔位后按“確定”鍵確認，此狀態保存。在脈沖狀態下按“方式”鍵，返回到連續工作狀態。
在使用超聲波系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。
● 超聲波諧振電源工作輸入電壓為交流220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“+”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性，不準接錯線。
● 能夠滿足生產要求的情況下，功率檔位調低些較好。
● 網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及換能器的損壞。
● 篩網一定要繃緊，否則影響超聲波輸出及振動效果，建議使用裝網工具裝網。
● 換能器插頭插好后把螺絲上緊（航空插頭螺絲鎖不緊，長期振動會造成螺紋磨損，進而導致插頭故障），并用絕緣膠帶纏好，防止進灰塵。
● 換能器連接線呈弧形向框體外出線，注意膠管不要磨底框。
● 在機器開動前檢查換能器與連接線插頭的螺母是否上緊，換能器與網架是否上緊。在使用過程中，注意機箱與換能器間連接線的保護，連接線及換能器插座要注意防潮，連接插頭及插座不準進水。
● 如果物料導電，請把超聲波連接線加長，把超聲波諧振電源與篩分現場隔離，以防止物料進入電源箱中引起短路。
● 如發現機箱中風扇噪音大，或轉動不暢，請更換風扇。機箱放在通風處，勿包裹或覆蓋其它物品。
● 更換篩網時，網架內環（共振環）上的殘膠用鋒利的壁紙刀刮去，請勿用角磨機砂輪打磨，以防止破壞共振環。
● 每套超聲波系統包括一臺諧振電源，一個換能器，一個網架。三者請編號配套使用效果更佳，勿與其它超聲波混淆。
● 建議貼網采用504膠，篩網膠盡量簿，網面張力要均勻(有必要可以采用張力計檢測網面張力)。
● 發生故障用戶不能排除請向我公司報修。

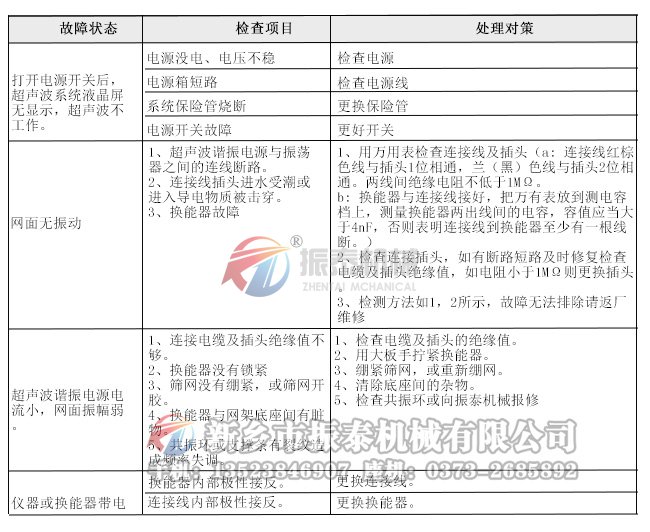

超聲波控制儀常見故障及處理方法：
