震動篩的結構及如何篩選物料？

來源：振泰機械更新時間：2018-07-17點擊：0 次

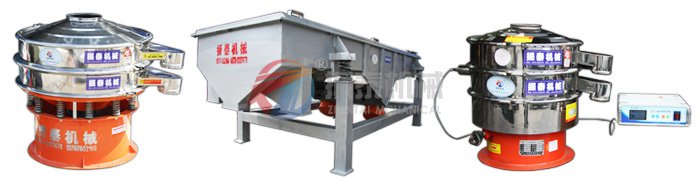

震動篩又稱為振動篩、旋振篩等，是一種常用的篩選設備。它不但可以篩選粉狀、顆粒狀的物料，還可以過濾漿液性的物料。震動篩工作效率高、操作簡單，為物料的篩選提供了極大的便利。今天，我們就來了解一下震動篩的結構及如何篩選物料的？

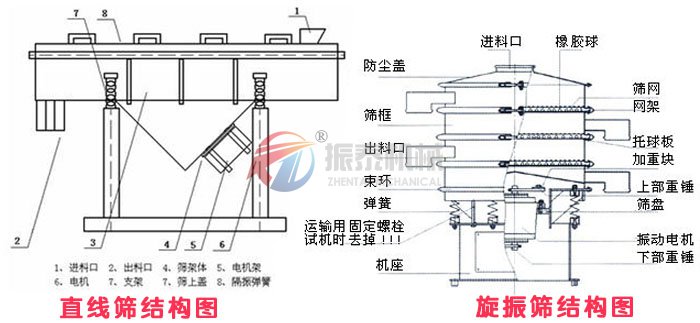

震動篩結構：

震動篩一般由振動體、篩箱、支承或懸掛裝置、傳動裝置等部分組成。

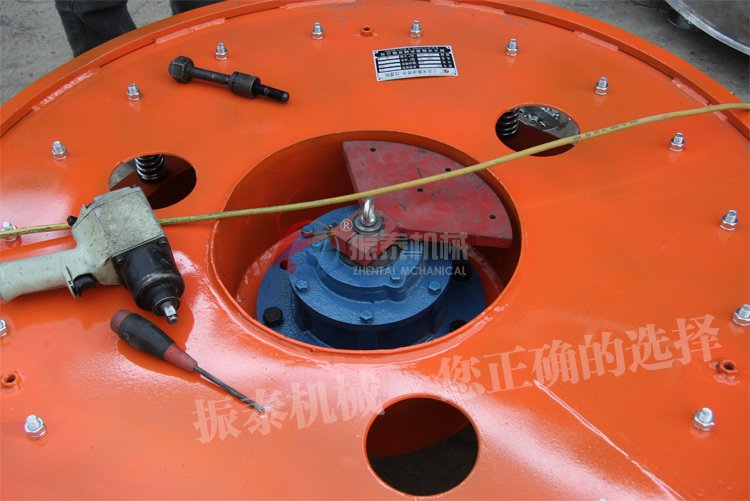

振動體

單軸震動篩和雙軸震動篩的振動體，按偏心重配置方式區分一般有兩種型式。偏心重的配置方式以塊偏心型式較好。

篩箱

篩箱由篩框、篩面及其壓緊裝置組成。篩框是由側板和橫梁構成。篩框必須要有足夠的剛性。

支承裝置

震動篩的支承裝置有吊式和座式兩種。座式安裝較為簡單，且安裝高度低，一般應優先選用。震動篩的支承裝置主要由彈性元件組成，常用的有螺旋彈簧、板彈簧和橡膠彈簧。

傳動裝置

震動篩通常采用三角帶傳動裝置，震動篩的結構簡單，可以任意選擇振動器的轉數，但運轉時皮帶容易打滑，可能導致篩孔堵塞。震動篩也有采用聯軸器直接驅動的。聯軸器可以保持振動器的穩定轉數，而且使用壽命很長，但振動器的轉數調整困難。

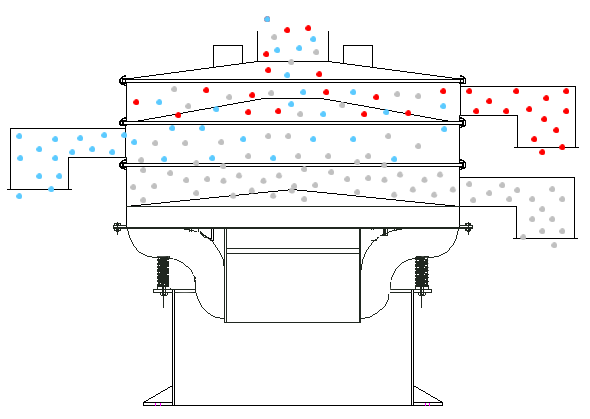

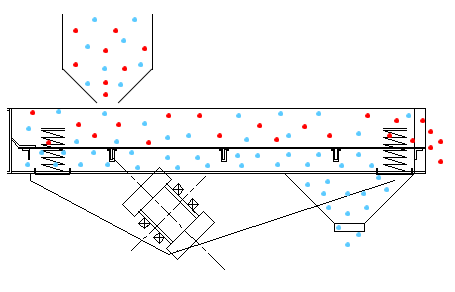

震動篩如何篩選物料：
震動篩將顆粒大小不同的碎散物料群,多次通過均勻布孔的單層或多層篩面,分成若干不同級別的過程成為篩分。大于篩孔的顆粒留在篩面上,稱為該篩面的篩上物,小于篩孔的顆粒透過篩孔,稱為該篩面的篩下物。實際的篩分過程是：大量粒度大小不同、粗細混雜的碎散物料進入篩面后,只有一部分顆粒與篩面接觸,由于篩箱的振動,篩上物料層被松散,使大顆粒本來就存在的間隙被進一步擴大,小顆粒乘機穿過間隙,轉移到下層或運輸機上。由于小顆粒間隙小,大顆粒并不能穿過，于是原來雜亂無章排列的顆粒群發生了分離,即按顆粒大小進行了分層,形成了小顆粒在下,粗顆粒居上的排列規則。到達篩面的細顆粒,小于篩孔者透篩,最終實現了粗、細粒分離,完成篩分過程。然而，充分的分離是沒有的，震動篩在篩分時，一般都有一部分篩下物留在篩上物中。細粒透篩時，雖然顆粒都小于篩孔，但它們透篩的難易程度不同，物料和篩孔尺寸相近的顆粒，透篩就較難，透過篩面下層的顆粒間隙就更難。
